फाउन्डेशन समर्थनको लागि एन्करिङ रिग प्रयोग गर्नको लागि चरण-दर-चरण गाइड के हो?

फाउन्डेशन समर्थनको लागि एन्करिङ रिग प्रयोग गर्नको लागि चरण-दर-चरण गाइड के हो?

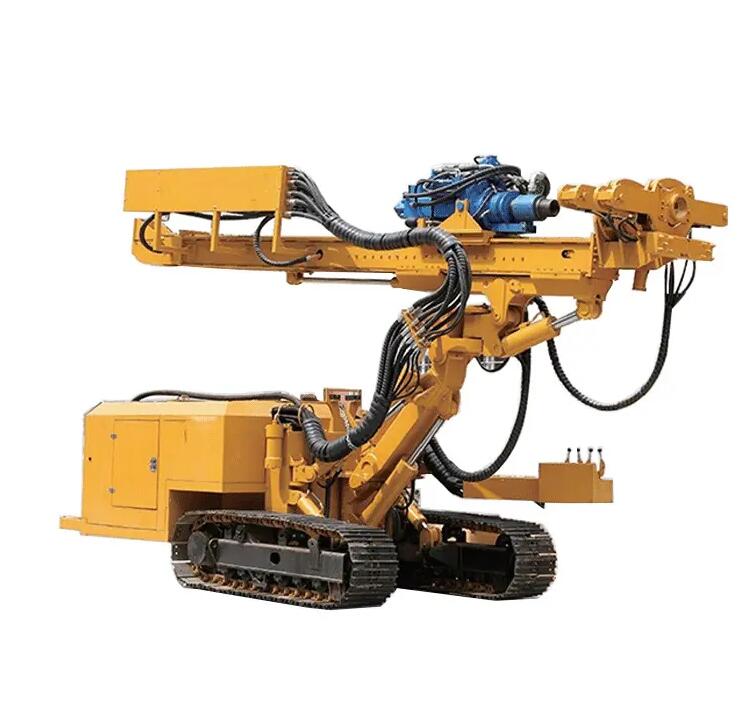

फाउन्डेशन समर्थन प्रयोग गर्दैएन्करिङ रिगहरूचुनौतीपूर्ण माटो वा चट्टान अवस्थाहरूमा संरचनाहरूको स्थिरता र सुरक्षा सुनिश्चित गर्ने, जियोटेक्निकल इन्जिनियरिङ्को एउटा महत्वपूर्ण प्रक्रिया हो। यी विशेष ड्रिलिंग मेसिनहरू जग, रिटेनिङ पर्खाल, वा ढलानहरूलाई सुदृढ पार्ने ग्राउन्ड एन्करहरू, टाइब्याकहरू, वा माटो नङहरू स्थापना गर्न डिजाइन गरिएका छन्। यद्यपि, एङ्करिङ रिग सञ्चालन गर्न सटीक, प्राविधिक ज्ञान, र इष्टतम परिणामहरू प्राप्त गर्न सुरक्षा प्रोटोकलहरूको कडा पालना चाहिन्छ। यस लेखले आधारभूत समर्थन, कभर तयारी, ड्रिलिंग, स्थापना, र पोस्ट-स्थापना प्रक्रियाहरूको लागि एन्करिंग रिग प्रयोग गर्नको लागि एक विस्तृत चरण-दर-चरण गाइड प्रदान गर्दछ।

चरण 1: पूर्व परिचालन योजना र साइट मूल्याङ्कन

एङ्करिङ रिग डिप्लोय गर्नु अघि, एक पूर्ण साइट मूल्याङ्कन सञ्चालन गर्नुपर्छ। यसमा माटोको संरचना, भूमिगत पानीको स्तर, र लोड-बेयरिङ आवश्यकताहरू बुझ्न भू-प्राविधिक रिपोर्टहरूको समीक्षा समावेश छ। इन्जिनियरहरूले संरचनात्मक मागहरूको आधारमा एङ्कर प्रकार (जस्तै, ग्रुटेड एङ्करहरू, हेलिकल एन्करहरू), गहिराइ, व्यास, र स्पेसिङ निर्धारण गर्छन्। थप रूपमा, साइटलाई भूमिगत उपयोगिताहरू, प्राकृतिक संरचनाहरू, वा अवस्थित संरचनाहरू जस्ता अवरोधहरूको लागि सर्वेक्षण गरिएको छ। सबै आवश्यक अनुमतिहरू र सुरक्षा क्लियरेन्सहरू परिचालन गर्नु अघि प्राप्त गर्नुपर्छ।

चरण 2: रिग सेटअप र क्यालिब्रेसन

एक पटक साइटमा, अपरेशनको क्रममा झुकाउन रोक्नको लागि आउटरिगरहरू वा स्टेबिलाइजरहरू प्रयोग गरेर एङ्करिङ रिगलाई स्थिर, स्तर जमीनमा राख्नुहोस्। सुनिश्चित गर्नुहोस् कि रिग ईन्जिनियरिङ् लेआउट अनुसार निर्दिष्ट ड्रिलिंग बिन्दुहरूसँग पङ्क्तिबद्ध छ। प्राविधिक विनिर्देशहरू अनुसार ड्रिलिंग कोण, टर्क सेटिङहरू, र फिड प्रेसर सहित रिगको हाइड्रोलिक र इलेक्ट्रोनिक प्रणालीहरू क्यालिब्रेट गर्नुहोस्। मास्ट, ड्रिल स्ट्रिङ, र हाइड्रोलिक नली जस्ता सबै कम्पोनेन्टहरूको पूर्व-सञ्चालनात्मक जाँच गर्नुहोस्, तिनीहरू इष्टतम अवस्थामा छन् भनी पुष्टि गर्नुहोस्।

चरण 3: ड्रिलिंग र प्वाल तयारी

माटो वा चट्टान अवस्थाहरूमा आधारित उपयुक्त ड्रिल बिट र प्रविधि चयन गरेर ड्रिलिङ सुरु गर्नुहोस्। नरम माटोको लागि, निरन्तर उडान औगरको साथ रोटरी ड्रिलिंग प्रयोग गर्न सकिन्छ, जबकि कडा चट्टानमा डाउन-द-होल ह्यामर (DTH) ड्रिलिङ आवश्यक पर्दछ। प्वाल अखण्डता कायम राख्न ड्रिलिङ गति, टर्क र फ्लस प्रेसर जस्ता मापदण्डहरू निगरानी गर्नुहोस्। ड्रिलिंगको समयमा, प्वालहरू भत्किनबाट रोक्न आवश्यक भएमा आवरण वा स्थिर तरल पदार्थ प्रयोग गर्नुहोस्। एकपटक लक्ष्य गहिराइ पुगेपछि, मलबे हटाउन र एंकरको लागि उचित बन्ड बल सुनिश्चित गर्न हावा वा पानी फ्लसिङ प्रयोग गरेर प्वाललाई राम्ररी सफा गर्नुहोस्।

चरण 4: एंकर स्थापना र ग्राउटिंग

ड्रिल गरिएको प्वालमा पूर्वनिर्मित एङ्कर असेंबली (सामान्यतया स्टिल टेन्डन वा बार) घुसाउनुहोस्। ग्राउटेड एङ्करहरूका लागि, डिजाइन विनिर्देशहरू अनुसार ग्राउट मिश्रण तयार गर्नुहोस्—सामान्यतया वर्धित बल र जंग प्रतिरोधको लागि additives संग सिमेन्ट-आधारित स्लरी। ग्राउटलाई तलबाट माथिको प्वालमा पम्प गर्न ट्रेमी पाइप वा ग्राउट नली प्रयोग गर्नुहोस्, कुनै हावा पकेटहरू नहोस् भन्ने सुनिश्चित गर्दै। पोस्ट-ग्राउटेड एङ्करहरूको अवस्थामा, लोड क्षमता सुधार गर्न प्रारम्भिक क्युरिङ पछि प्रेशर ग्राउटिंग लागू गर्नुहोस्।

चरण 5: तनाव र लक-अफ

ग्राउटले पर्याप्त बल प्राप्त गरेपछि (प्रयोगशाला परीक्षणहरू मार्फत प्रमाणित), डिजाइन लोडमा हाइड्रोलिक ज्याक प्रयोग गरेर एन्करलाई तनाव दिनुहोस्। यो प्रक्रिया, prestressing को रूपमा चिनिन्छ, सुनिश्चित गर्दछ कि एंकर सक्रिय छ र तुरुन्तै बलहरूको प्रतिरोध गर्न सक्छ। डिजाइन सहिष्णुता संग अनुपालन पुष्टि गर्न तनाव को समयमा विस्तार र दबाव गेजहरू निगरानी गर्नुहोस्। एक पटक लक्ष्य लोड पुगेपछि, बेयरिङ प्लेट र नट असेंबली प्रयोग गरेर लंगर बन्द गर्नुहोस्। गुणस्तर आश्वासन र भविष्य सन्दर्भको लागि सबै तनावपूर्ण डेटा रेकर्ड गर्नुहोस्।

चरण 6: पोस्ट-स्थापना प्रमाणिकरण र कागजात

लंगरको कार्यसम्पादन प्रमाणित गर्नको लागि लिफ्ट-अफ परीक्षण वा प्रमाण लोड गर्ने जस्ता पूर्णता परीक्षणहरू सञ्चालन गर्नुहोस्। दीर्घकालीन स्थायित्वको लागि आवश्यक भएमा क्षरण सुरक्षा प्रणालीहरू (जस्तै, ग्रीसले भरिएको आस्तीन वा इपोक्सी कोटिंग्स) स्थापना गर्नुहोस्। अन्तमा, सम्पूर्ण प्रक्रिया कागजात गर्नुहोस्, जसमा निर्मित रेखाचित्रहरू, परीक्षण रिपोर्टहरू, र मर्मत सिफारिसहरू समावेश छन्। एङ्कर लोड र विस्थापनको नियमित अनुगमन महत्वपूर्ण संरचनाहरूको लागि सल्लाह दिइन्छ।

यो व्यवस्थित गाइड पछ्याएर, अपरेटरहरूले सुरक्षित, कुशल, र भरपर्दो आधार समर्थन प्रयोग गरेर सुनिश्चित गर्न सक्छन्एन्करिङ रिगहरू। इन्टरनेशनल सोसाइटी फर सोल मेकानिक्स एन्ड जियोटेक्निकल इन्जिनियरिङ् (ISSMGE) जस्ता उद्योग मापदण्डहरूको पालना परियोजनाको सफलताको लागि आवश्यक छ।
