उच्च दाब रिगको साथ जेट ग्राउटिंगको गुणस्तर कसरी नियन्त्रण गर्ने?

उच्च दबाव रिग संग जेट Grouting को गुणस्तर कसरी नियन्त्रण गर्ने?

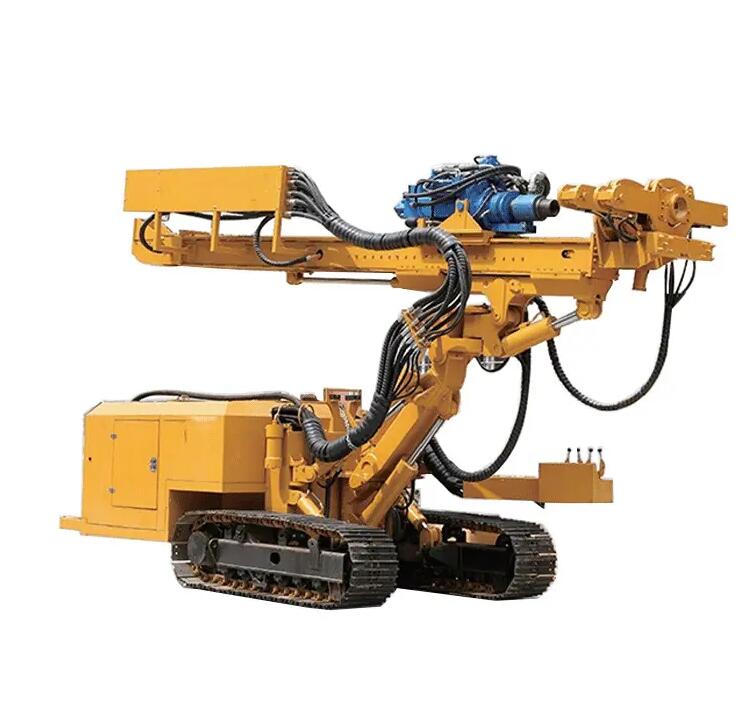

जेट ग्राउटिंगमा गुणस्तर नियन्त्रण सर्वोपरि हुन्छ, किनकि प्रक्रियामा लुकेको भूमिगत काम समावेश हुन्छ जहाँ दोषहरूले संरचनात्मक अखण्डता, पानीको कसर, वा दीर्घकालीन स्थायित्वमा सम्झौता गर्न सक्छ। उच्च दबावजेट ग्राउटिंग रिगहरू, अत्यधिक प्रभावकारी हुँदा, लगातार परिणामहरू सुनिश्चित गर्न सावधानीपूर्वक निरीक्षण आवश्यक छ। यस लेखले EN 12716 र ASTM D6001 जस्ता अन्तर्राष्ट्रिय मापदण्डहरूसँग पङ्क्तिबद्ध योजना, कार्यान्वयन, अनुगमन, र प्रमाणीकरण चरणहरू कभर गर्ने एक व्यापक गुणस्तर नियन्त्रण ढाँचालाई रूपरेखा दिन्छ।

1. पूर्व-निर्माण योजना र परीक्षणहरू

माटो अनुसन्धान: माटोको परिवर्तनशीलता, भूजल, र अवरोधहरू चित्रण गर्न विस्तृत भू-प्राविधिक सर्वेक्षणहरू सञ्चालन गर्नुहोस्।

परीक्षण कार्यक्रम: विभिन्न माटो तहहरूको लागि इष्टतम जेटिंग प्यारामिटरहरू (दबाव, प्रवाह, रोटेशन/निकासी गति) स्थापना गर्न क्षेत्र परीक्षणहरू गर्नुहोस्।

ग्राउट मिक्स डिजाइन: शक्ति, पारगम्यता, र कार्यक्षमताको लागि प्रयोगशाला-परीक्षण ग्राउट अनुपात। विशेष अवस्थाहरूको लागि आवश्यक भएमा additives प्रयोग गर्नुहोस्।

2. निर्माण समयमा वास्तविक-समय निगरानी

आधुनिक उच्च-दबाव रिगहरू निगरानी गर्न सेन्सर र डाटा लगरहरूसँग सुसज्जित छन्:

हाइड्रोलिक प्यारामिटरहरू: इंजेक्शन दबाब (सामान्यतया 30-60 MPa), प्रवाह दर, र भोल्युम।

मेकानिकल प्यारामिटरहरू: घुमाउने गति (5–20 rpm), निकासी दर (5–30 cm/min), र टोक़।

Grout गुण: घनत्व र चिपचिपापन मापन इनलाइन।

सहिष्णुता भन्दा परको विचलनले अलार्महरू ट्रिगर गर्दछ, तत्काल सुधारात्मक कार्यहरू प्रम्प्ट गर्दछ। स्वचालित प्रणालीहरूले वास्तविक-समय प्रतिक्रियाको प्रतिक्रियामा प्यारामिटरहरू समायोजन गर्न सक्छन्।

3. स्तम्भ ज्यामिति र निरन्तरता आश्वासन

ठाडोता र पङ्क्तिबद्धता: विशेष गरी गहिरो स्तम्भहरूको लागि ड्रिल रडको ठाडोपन निगरानी गर्न इनक्लिनोमिटर वा जाइरोस्कोपिक उपकरणहरू प्रयोग गर्नुहोस्।

स्तम्भ व्यास नियन्त्रण: अप्रत्यक्ष विधिहरू जस्तै उत्थान परीक्षण वा माटो हेभ मापनले व्यास पर्याप्तता संकेत गर्न सक्छ। महत्वपूर्ण परियोजनाहरूका लागि, डाउनहोल क्यामेरा वा जियोफिजिकल टोमोग्राफी प्रयोग गर्न सकिन्छ।

ओभरल्याप प्रमाणीकरण: सटीक स्थिति प्रणाली (GPS वा कुल स्टेशन) द्वारा डिजाइन (सामान्यतया 10-30% व्यास) अनुसार क्रमिक स्तम्भहरू ओभरल्याप सुनिश्चित गर्नुहोस्।

4. सामग्री गुणस्तर र ह्यान्डलिंग

ब्याचिङ प्लान्ट नियन्त्रणहरू: तौल-आधारित मापनको साथ स्वचालित ब्याचिङले लगातार ग्राउट संरचना सुनिश्चित गर्दछ।

नमूना र परीक्षण: समय, बल, र घनत्व जाँचहरू सेट गर्नको लागि बारम्बार ग्राउट नमूनाहरू लिनुहोस्।

उपकरण क्यालिब्रेसन: नियमित रूपमा दबाव गेजहरू, प्रवाह मिटरहरू, र पम्पहरू क्यालिब्रेट गर्नुहोस्।

5. निर्माण पछि प्रमाणिकरण

कोर ड्रिलिंग र प्रयोगशाला परीक्षण: असीमित कम्प्रेसिभ बल, घनत्व, र एकरूपता मूल्याङ्कन गर्न चयन गरिएका स्तम्भहरूबाट कोरहरू निकाल्नुहोस्।

पारगम्यता परीक्षणहरू: कट-अफ पर्खालहरूको लागि, इन-सीटु पारगम्यता परीक्षणहरू गर्नुहोस् (जस्तै, खस्ने टाउको परीक्षणहरू) वा कोरहरूमा प्रयोगशाला परीक्षणहरू।

गैर-विनाशकारी परीक्षण: क्रसशोल ध्वनि लगिङ, थर्मल इमेजिङ, वा प्रतिरोधात्मक सर्वेक्षणहरूले शून्यता वा असंगतताहरू पत्ता लगाउन सक्छ।

लोड परीक्षण: लोड-बेयरिङ स्तम्भहरूको लागि प्लेट लोड परीक्षण वा अखण्डता परीक्षणहरू सञ्चालन गर्नुहोस्।

6. कागजात र अनुपालन

एक विस्तृत गुणस्तर डोजियर राख्नुहोस् सहित:

GPS समन्वय र गहिराई संग निर्मित रेकर्ड।

प्यारामिटर लगहरू र विसंगति रिपोर्टहरू।

प्रयोगशाला परीक्षण प्रमाणपत्र र निरीक्षण रिपोर्टहरू।

डिजाइन विनिर्देशहरू विरुद्ध परिणामहरूको तुलना (जस्तै, बल > 1 MPa, पारगम्यता <10⁻⁶ cm/s)।

केस उदाहरण: टनेल पोर्टल सिल गर्ने

रेलवे टनेल परियोजनामा, जेट ग्राउटिङको प्रयोग पोर्टल वरिपरि बलौटे बजरीमा वाटरटाइट सिल बनाउन प्रयोग गरिएको थियो। गुणस्तर नियन्त्रणमा वास्तविक-समय दबाब/प्रवाह निगरानी, ​​दैनिक ग्राउट परीक्षण, र पोस्ट-निर्माण कोरिङ समावेश थियो। एउटा स्तम्भले कम बल देखायो; अनुसन्धानले निर्माणको क्रममा अवरुद्ध नोजल पत्ता लगायो। स्तम्भ पुन: ड्रिल गरिएको थियो र सम्भावित पानी प्रवेशबाट बच्न, पुन: व्यवस्थित गरिएको थियो।

सामान्य समस्या र उपचार

असंगत व्यास: प्रायः फरक निकासी गतिको कारणले गर्दा। उपाय: स्वचालित निकासी नियन्त्रण र ट्रेन अपरेटरहरू प्रयोग गर्नुहोस्।

कमजोर शक्ति: खराब माटो-ग्राउट मिश्रण वा गलत पानी-सिमेन्ट अनुपातको परिणाम हुन सक्छ। प्यारामिटरहरू समायोजन गर्नुहोस् र मिश्रण समय बढाउनुहोस्।

पारगम्यता मुद्दाहरू: स्तम्भहरू बीचको अन्तरलाई ओभरल्यापिङ रि-ग्राउटिङद्वारा सम्बोधन गर्न सकिन्छ।

निष्कर्ष

गुणस्तर नियन्त्रण माजेट groutingउच्च-दबाव रिगहरूसँग टेक्नोलोजी, विशेषज्ञता, र कठोर प्रोटोकलहरूको एकीकरणको माग गर्ने बहु-स्तरीय प्रक्रिया हो। डिजिटल निगरानी, ​​व्यवस्थित परीक्षण, र अनुकूली व्यवस्थापनलाई अँगालेर, इन्जिनियरहरूले जेट-ग्राउटेड तत्वहरू प्रदान गर्न सक्छन् जसले उच्च प्रदर्शन मापदण्डहरू पूरा गर्दछ, सुरक्षा र भू-प्राविधिक संरचनाहरूको दीर्घायु सुनिश्चित गर्दछ।
