बहु कार्यात्मक एंकरिङ ड्रिलिंग रिगको लागि दुई रक ब्रेकिङ विधिहरूको विस्तृत व्याख्या

बहु कार्यात्मक एंकरिङ ड्रिलिंग रिगको लागि दुई रक ब्रेकिङ विधिहरूको विस्तृत व्याख्या

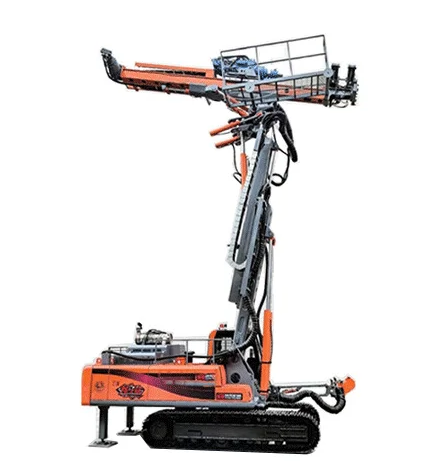

दबहु कार्यात्मक एंकरिङ ड्रिलिंग रिगईन्जिनियरिङ् ड्रिलिंग सञ्चालनमा सबैभन्दा सामान्य र महत्वपूर्ण उपकरणहरू मध्ये एक हो। यसले केवल दुईवटा रक तोड्ने विधिहरू प्रयोग गर्दछ: एउटा रोटरी काट्ने हो, जुन सामान्यतया f ≤ 8 को कठोरता गुणांकको साथ चट्टान संरचनाहरूमा लागू गरिन्छ; अर्को प्रभाव-रोटरी ब्रेकिङ हो, सामान्यतया f ≥ 8 को कठोरता गुणांकको साथ वरपरको चट्टानमा प्रयोग गरिन्छ।

रोटरी ड्रिलिंग रिग रक ब्रेकिङ को संयन्त्र

रोटरी ड्रिलिंग रिगहरूले चट्टानलाई घुमाउन र काट्नको लागि बहु-किनारा काट्ने बिटहरू प्रयोग गरेर चट्टान तोड्छ, गोलाकार बोरहोल बनाउँछ। रोटरी काट्ने चट्टान तोड्न निम्न सर्तहरू आवश्यक पर्दछ:

① ड्रिलिंग रिगमा बिट काट्ने क्रममा प्रतिरोधात्मक क्षणलाई पार गर्न पर्याप्त टर्क हुनु पर्छ;

② ड्रिल रड र बिटको रोटेशन ड्राइभ गर्न ड्रिलिङ रिगमा निश्चित आउटपुट गति हुनुपर्छ;

③ एक निश्चित अक्षीय थ्रस्ट ड्रिलिंग रिगमा लागू गरिनु पर्छ, अर्थात्, बिटमा एक विशिष्ट सकारात्मक दबाब, बिट काट्ने फिड गति प्राप्त गर्न।

प्रभाव-रोटरी ड्रिलिंग रिग रक ब्रेकिङ को संयन्त्र

प्रभाव-रोटरी ड्रिलिङ रिगहरूको चट्टान तोड्ने मेकानिजम निम्नानुसार छ: प्रभाव तनाव तरंगहरूको कार्य अन्तर्गत, ड्रिल बिटले निश्चित प्रभाव आवृत्तिमा यसको किनाराहरू मुनिको स्थानीय चट्टानको सतहलाई काट्छ। प्रभाव गति प्रदर्शन गर्दा, बिट पनि घुमाउँछ, यसले बोरहोलमा 360° दायरा भित्र चट्टान तोड्न सक्षम बनाउँछ। प्रभाव-रोटरी चट्टान तोड्न निम्न अवस्थाहरू आवश्यक पर्दछ:

① रक ड्रिलमा निश्चित प्रभाव ऊर्जा र प्रभाव आवृत्ति हुनु पर्छ;

② रक ड्रिलको आउटपुट शाफ्टले रैखिक प्रभाव गति प्रदर्शन गर्दा 360° रोटेशन प्राप्त गर्नुपर्छ;

③ एक निश्चित अक्षीय जोर चट्टान ड्रिलमा लागू गर्नुपर्छ।

चट्टान तोड्ने मेकानिजमबाट, यो स्पष्ट हुन्छ किबहु कार्यात्मक एंकरिङ ड्रिलिंग रिगकोल सिम वा सेमी-कोइला रक सीमहरू (सामान्यतया चट्टान स्थिरता गुणांक f <8 संग) जस्ता नरम छत अवस्थाहरू भएका सडकहरूमा एंकर प्वालहरू ड्रिल गर्न मुख्य रूपमा रोटरी रक ब्रेकिङ प्रयोग गर्दछ। यसको विपरित, प्रभाव-रोटरी रक ब्रेकिङ कडा छाना अवस्था (सामान्यतया चट्टान स्थिरता गुणांक f ≥ 8 संग) रक रोडवेजहरूमा ड्रिलिङको लागि प्रयोग गरिन्छ।
